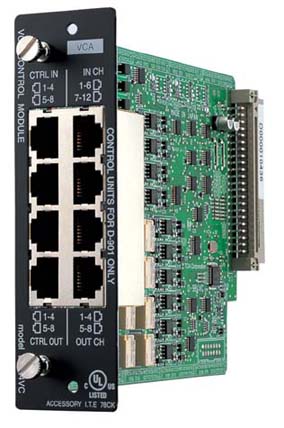

使用D-911的VCA控制模块，增加控制和联系输入、恢复记忆存储预设、增益控制、选择立体声输入、通道开/关操作以及总输出外部控制。
|
型号
|
|
|
VCA控制输入
|
+5V GND
终端1-20(12个输入通道,8个输出通道)
4个RJ45接头
控制内容:每个输入/输出通道的音量控制
变化范围:-∞dB至+0dB
|
|
接触输入
|
COM+端子1-8
空载电压:5V直流
短路电流:5mA,2个RJ45接头
|
|
控
制
|
预设内存选择
|
任一预设的记忆储存都可以恢复
控制方法:超过100ms的无电压/超过100ms的无电压单脉冲
|
|
音量控制
|
任一输入/输出通道的音量都可以调高或调低。
控制方法:超过100ms的无电压单脉冲一步变化,每70ms对超过100ms的无电压进行的一步持续性操作。可以在中断时重设。
变化范围:-∞dB至+10dB
|
|
通道
|
任一输入/输出通道都可以打开或关闭
控制方法:超过100ms的无电压/超过100ms的无电压单脉冲
|
|
立体声选择
|
D-936R(可选)或D-937SP(可选)的输入通道线路(4个立体声输入模块)可以选择
控制方法:超过100ms的无电压/超过100ms的无电压单脉冲
|
|
接触输出
|
COM+端子1-8:无电压接触
接触能力:24V直流,2个100mA RJ45接头
|
|
材质抛光
|
面板:预涂钢板,黑色,30%上光
|
|
尺寸
|
35(W)×119.5(H)×178.4(D)mm
|
|
重量
|
170g
|
|
