共6个话筒输入，配备独立可选幻象电源和电子平衡合并式XLR/耳机插孔连接器
-
3路辅助输入包括2路立体声输入
-
话筒输入5和6可切换为线路输入
-
可与均衡器连接以获取更优良的音质或更好的音声调节
-
配备录音输出连接器
-
两个喇叭分区允许用户单独或同时选取各区
-
连接添加的辅助放大器可获得更广泛用途
|
型号
|

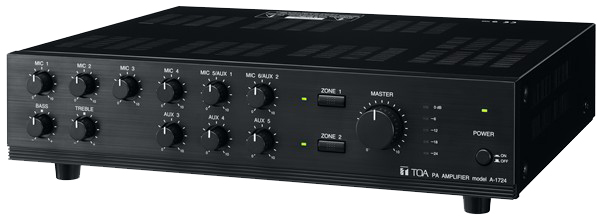

A-1724
|
|
电源
|
交流电源50/60Hz
|
|
额定输出
|
240W
|
|
消耗功率
|
532W(额定输出),220W(EN60065)
|
|
频率响应
|
50~20,000Hz(额定功率,1k)
|
|
失真
|
低于2％(额定功率,1kHz)
|
|
输入
|
话筒1-6:-60dB,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座
辅助1-2:-20dB,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座
(话筒5或辅助1,话筒6或辅助2可选)
辅助3-4:-20dB,10kΩ,非平衡式,RCA芯插孔
辅助5:-20dB，10kΩ,非平衡式,XLR-3-31等效接头与耳机插孔合并式插座
功率放大器输入:0dB,600Ω,非平衡式,RCA芯插孔
(LINE OUT和PWR AMP IN端子间连接均衡器或其他信号处理器)
|
|
输出
|
录音:0dB,600Ω,非平衡式,RCA芯插孔
线路:0dB,600Ω,非平衡式,RCA芯插孔
喇叭选择器:2分区,高阻抗
(100V线/42Ω),单独选择器键,
M4螺丝端子
喇叭直接输出:高阻抗
(100V线/42Ω),M4螺丝端子
M4螺丝端子
低阻抗
(4-16Ω)
M4螺丝端子
|
|
幻象电源
|
由开关设置各话筒1-6为ON/OFF
|
信噪比
(频带20-20,000Hz)
|
大于100dB(主音量最小时)
大于76dB(主音量****时)
大于60dB(话筒1-4)
大于53dB(话筒5,6)
大于76dB(辅助1-5)
|
|
音调控制
|
低音:±10dB(100Hz),高音:±10dB(10kHz)
|
|
控制输入
|
遥控音量:M3螺丝端子
电源遥控:无电压接点输入,开放电压:直流24V(设备电源关闭(OFF)时),
短路电流:低于10mA,M3螺丝端子
|
|
指示灯
|
5点LED输出电平计
功率LED指示灯,
分区LED指示灯
|
|
工作温度
|
-10℃~+40℃
|
|
材料
|
面板:ABS树脂,黑色
外壳:钢板,黑色
|
|
尺寸（宽×高×深）
|
420(宽)×107.7(高)×367(深)毫米
|
|
重量
|
13.5千克
|
|
附件
|
电源线×1
端子护盖×1
端子护盖安装螺丝×2
|
|
选购配件
|
机柜安装支架:MB-25B,
音量调节护盖:YA-920
|
注释：上述螺丝端子障板距离：M3=7毫米，M4=9毫米
*0dB=1V
|
|
