型号
|

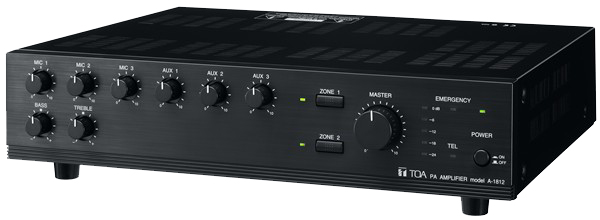

A-1812
|
|
电源
|
交流电源50/60Hz,或直流24V(M4螺丝端子)
|
|
额定输出
|
120W
|
|
消耗功率
|
交流:260W(额定输出) 110W(EN60065) 直流24V:7.0A(额定输出) 2.8A(EN60065)
|
|
频率响应
|
50-20,000Hz(±3dB)
|
|
失真
|
低于2%(额定功率,1kHz)
|
|
输入
|
话筒1：-60dB*1,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座,DIN座(5针)
话筒2-3:-60dB*1,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座
辅助1(MOH):-20dB*1,10KΩ,非平衡式,RCA芯插孔
辅助2:-20dB*1,10KΩ,非平衡式,RCA芯插孔
辅助3:-20dB*1,10KΩ,非平衡式, XLR-3-31等效接头与耳机插孔合并式插座
电话*2:-20dB*1,10KΩ,电子平衡式,M3螺丝端子
紧急:0dB*1,600Ω,非平衡式,M3螺丝端子
|
|
输出
|
录音:0 dB*1,600Ω,非平衡式,RCA芯插孔
线路:1,2dB*1,600Ω,非平衡式,RCA芯插孔
音乐保持:0dB*1,600Ω,
变压器平衡式,
M3螺丝端子
喇叭选择器:2分区,
高阻抗(100V线/83Ω),
单独选择器开关,
M4螺丝端子
喇叭直接输出:
高阻抗(100V线/83Ω),
M4螺丝端子
低阻抗(4-16Ω),
M4螺丝端子
(高,低阻抗端子不能同时使用.)
|
|
幻象电源
|
由开关设置各话筒1-3为ON/OFF
|
|
信噪比（频带：20-20.000HZ）
|
大于100dB(主音量最小时)
大于76dB(主音量****时)
大于60dB(话筒1-3)
大于76dB(话辅助1-3)
大于90dB(电话)
大于96dB(紧急)
|
|
音调控制
|
低音:±10dB(100Hz)，高音±10dB(100Hz)
|
|
控制输入
|
电话:无电压接点输入,开放电压:直流24V
短路电流:低于5mA,M3螺丝端子
紧急*4:无电压接点输入,开放电压:直流24V
短路电流:低于10mA,M3螺丝端子
|
|
控制输出
|
遥控电源:开路收集器输出,耐电压:直流35V
控制电流:低于50mA,M3螺丝端子
|
|
钟声
|
开关设置:1音调,2音调,4升调钟声或不选,
由话筒1的DIN座或CONTROL TEL端子起动
|
|
指示灯
|
5点LED输出电平计,功率LED指示灯,分区LED指示灯,紧急LED,电话LED
|
|
优先级
|
紧急:优于其它输入
电话:优于除“紧急”外的其它输入,开关设置可选ON/OFF
话筒:1:优于除“紧急”和“电话”外的其它输入,开关设置可选ON/OFF
|
|
工作温度
|
-10℃-+40℃
|
|
材料
|
面板:ABS树脂,黑色 外壳:钢板,黑色
|
|
尺寸
|
420(宽)×107.7(深)毫米×367(深)毫米
|
|
重量
|
12.6千克
|
|
附件
|
电源线×1 端子护盖×1 端子护盖安装螺丝×2
|
|
选购配件
|
机柜安装支架:MB-25B 音量调节护盖:YA-920 输入变压器：IT-453A
|
规格
*1 0dB=1V
*2 可为变压器平衡式（外加另售的IT-453A 输入变压器）
*3 LINE 1 和LINE 2输出可由ZONE 1 和 ZONE 2 的喇叭选择器分别实现联锁操作（此功能需内部修改设定）
*4 起动此操作可选择下述方式：打开（ON）机器电源（出厂设置）或关闭（OFF）（关闭功能需内部修改设定）
|
