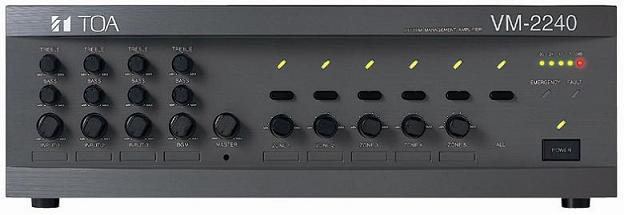

VM-2000系列汇集TOA历久弥新的精湛技术及安防音响方面智慧,此产品属于音声管理设备。此设备拥有卓越的音响表现,适用于包括购物商场、办公大楼、厂房、医院及运输总站等多种场合,满足其对于通讯的可靠性及效能方面日益增长的需求。
VM-2000定位为中型系统设备,每个系列单元提供了3组线路/话筒输入、2组BGM输入、搭配遥控话筒及电话寻呼。所有控制及指示灯以合理、易于识别的方式排列,方便操作。每一通道均可调教****音声讯号以达到完美音色表现。经处理的输入讯号可按要求发送至5个独立分区中的任何选择,或于紧急情况时向所有分区发送,其操作简便安全。同时VM-2000系列简洁迷人的设计使之适合安装于建筑物操控中心内的装置机柜上,甚至直接置于接待区的桌台上。
|
型号
|
VM-2120
|
|
电源要求
|
交流:主要,50/60Hz
直流:直流24V/7.5A,M3.5螺丝端子
障板距离:8毫米
可用电缆直径:AWG22-AWG14
|
|
交流主电源下的消耗功率
|
无讯号情况下:37W
在正常操作情况下并按EN60065规格:
1998年第4.2节:107W
在额定输出讯号下:201W
|
|
直流24V电源下的消耗功率
|
无讯号情况下:0.7A
在正常操作情况下并按EN60065规格:
1998年第4.2节:2.1A
在额定输出讯号下:5.2A
|
|
额定输出
|
120W
|
|
输出电压/阻抗
|
100V/83Ω,70V/42Ω,50V/21Ω(经由改动机内接线切换)
|
|
频率响应
|
50-16,000Hz
|
|
失真
|
低于1%
|
|
信噪比
|
高于60dB
|
|
音调控制
|
低音:100Hz ±10dB
高音:10kHz ±10dB
(输入1-3及BGM均可作独立调校)
|
|
遥控话筒/扩展放大器连接
|
2个RJ-45母型接头用于连接RM-200M遥控话筒及VM-2120或VM-2240装置来作扩展放大器使用
最长距离:合共800米
连接电缆:第5类屏蔽双绞电缆(TIA/EIA-568A标准)
可连接RM-200M数量:最多4台
|
|
输
入
|
输入1-3
|
-60dB(话筒)/-10dB(线路)(可切换),600Ω,电子平衡,合并式XLR(母型)接头/耳机插座(只有输入1额外配备有DIN接头)
|
|
电话寻呼输入
|
推入式终端模块、语音音声:-10dB,10kΩ,备屏蔽终端的电子式平衡,控制:无电压接点输入,开路电压:30V直流,短路电压:低于0.1A
|
|
BGM1-2
|
-20dB,10kΩ,RCA插座,单声道(内部混音)
|
|
功率放大器输入
|
0dB,10kΩ,RCA插座
|
|
外部喇叭线输入
|
100V线,做全区域广播(此输入是在装置广场切断控制启动时被选定的)
|
|
输出
|
喇叭输出
|
插入式螺丝街头
5分区选择器,具衰减器(所有分区可同时被选定)
|
|
直线喇叭线输出
|
直接由功率放大器的输出变压器输出(衰减器被旁路),插入式螺丝接头
|
|
线路输出
|
0dB,10kΩ,RCA插座
|
|
录音输出
|
0dB,10kΩ,RCA插座
|
|
前置放大器输出
|
0dB,10kΩ,RCA插座
|
|
控制输入
|
用于控制输入1-3,推入式终端模块
无电压接点输入,开路电压:3.3V直流,短路电压:低于1mA
|
|
控制输入及输出
|
D-sub接头(25针,母型)
输入:无电压接点输入,开路电压:3.3V直流,短路电压:低于1mA
输出:开路收集器输出,耐电压:30V直流,控制电流:低于10mA
(1)外部控制输入
*启动讯息
*启动电源
*启动及停止紧急广播
*装置广播切断(当经由外部紧急设备启动)
(2)状态输出
*与遥控话筒及扩展放大器间的不正常通讯
*交流电源状况
*直流电源状况
*语音广播模板的不正常音源
*失效(错误)指示开启
*电源开关开启
|
|
外部衰减器控制输出
|
插入式螺丝接头,中继器,无电压接点输入,传送类型,耐电压:30V直流,125V交流,接触电流;低于7A(直流),低于7A(交流)
|
|
监察输入及输出
|
D-sub接头(25针、母型)
输入:无电压接点输入,开路电压:3.3V直流,短路电压:低于1mA
输出:开路收集器输出,耐电压:30V直流,控制电流:低于10mA
|
|
电源供应
|
24V直流/0.1A,提供电源予选配的放大器控制单元RU-2001/2002,推入式终端模块
|
|
钟声音调
|
内置钟声:2音调钟声/2音调钟声(快速重复)/4音调钟声(往上)/单音调钟声/4音调钟声(往上或往下)/铜锣声/关
语音广播模板音源:预先录制的钟声
|
|
功能
|
2台装置推选(VM-2120或VM-2240)
紧急广播(序列式控制)
扩播优先权控制
监察(故障检测)功能
只供应电源予1台遥控话筒(RM-200M)
线路电阻:低于24Ω(单向)
|
|
工作温度
|
0℃-+40℃
|
|
材料
|
面板:ABS树脂,深灰色,涂漆
机箱:钢板,深灰色,涂漆
|
|
重量
|
12.5千克
|
|
附件
|
电源电缆(2米)×1
2.5A微型时滞保险丝×1
名称识别标签×1
音量护盖×4
|
|
选配件
|
机柜安装支架:MB-36
输入变压器:IT-450
语音广播模板:EV-200
监察模板:SV-200M
|
|
