产品名称： |

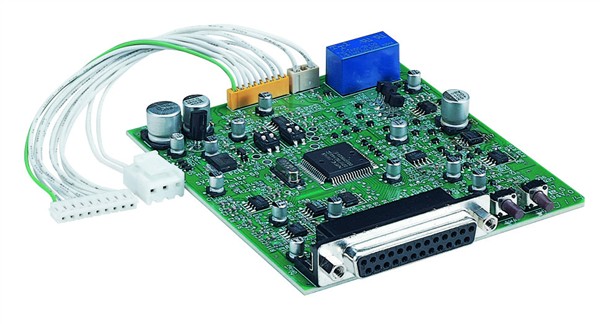

SV-200MA监察模板 |
规 格： |
SV-200MA |
产品备注： |
|
产品类别： |
TOA广播 |
| |
|
| 产 品 说 明 |
|
型号
|
SV-200MA
|
|
电源要求
|
直流24V
|
|
消耗电流
|
120mA
|
|
控制输入及输出
|
输入：无电压接点输入,开路电压：3.3V直流
短路电压：低于1mA
(1)喇叭初始设定启动讯号
(2)喇叭线监察启动讯号
输出：开路收集器输出,耐电压：30V直流
控制电流：低于10mA
(1)监察各独立喇叭线（分区1~5）
(2)接地错误（绝缘电阻：低于50kΩ）
(3)功率放大器故障
输入/输出
输入：无电压接点输入,开路电压：直流24V
短路电流：低于60mA
输出：开路收集器输出,耐电压：直流24V
控制电流：低于20mA
(1)喇叭区间信息/选择
(2)功率放大器故障
接头：D-sub接头（25针,母型）
|
|
故障检测
|
功率放大器故障：20kHz导引音调检测
喇叭线故障：40Hz阻抗检测
|
|
喇叭线监察
|
可于设定的时间间距自动检查喇叭线
|
|
可设定时间间距
|
（10-60分钟，每10分钟为1间距）
|
|
工作温度
|
0℃至+50℃
|
|
尺寸
|
90（宽）×20.6（高）×157（深）毫米
|
|
重量
|
140克
|
|
附件
|
扁平电缆×2
|
|
|
|
